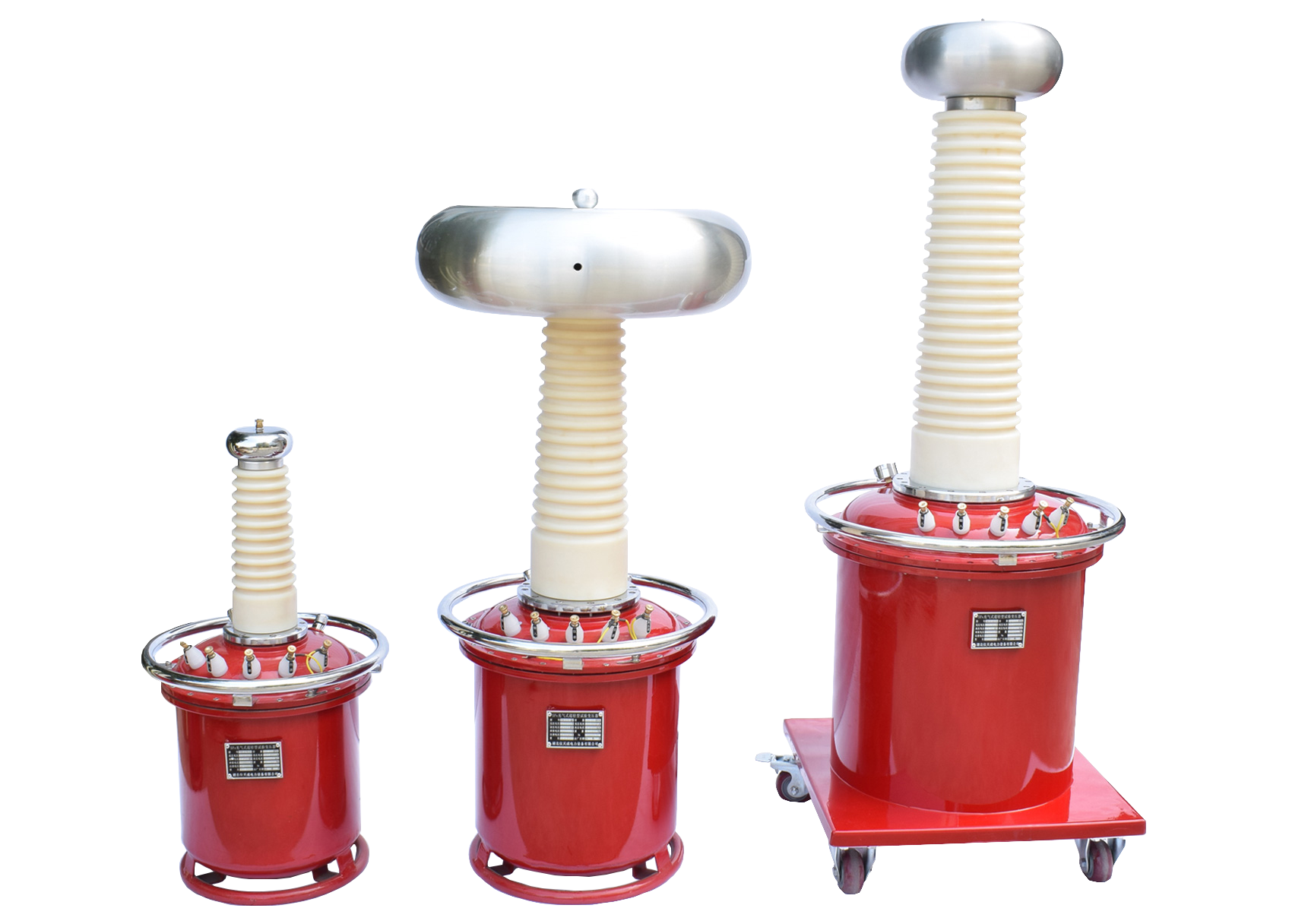

繞組連同套管的交流耐壓試驗是電力設備檢測中的一項重要內容。該測試旨在評估繞組和套管在電場壓力下的耐受能力。根據實驗要求,將待測樣品連接到高壓電源并施加特定的電壓和頻率,然后測量電流和電壓之間的相位差和絕緣電阻。下面小編就和大家一起來了解下關于繞組連同套管的交流耐壓試驗,我們該如何去進行。
繞組連同套管的交流耐壓試驗,應符合下列規定:

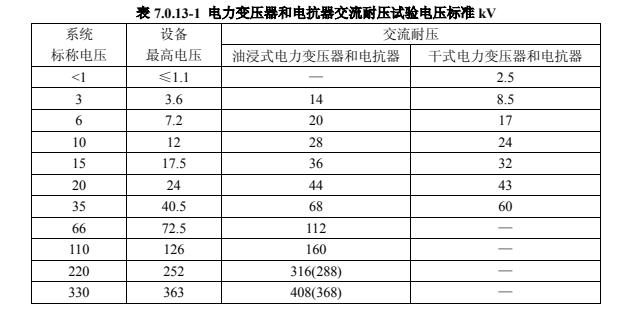

1.容量為 8000kVA 以下、繞組額定電壓在 110kV 以下的變壓器,線端試驗應按表7.0.13-1 進行交流耐壓試驗;
2.容量為 8000kVA 及以上、繞組額定電壓在 110kV 以下的變壓器,在有試驗設備時,可按表 7.0.13-1 試驗電壓標準,進行線端交流耐壓試驗;
3.交流耐壓試驗可以采用外施工頻電壓試驗的方法,也可采用感應電壓試驗的方法。 試驗電壓波形盡可能接近正弦,試驗電壓值為測量電壓的峰值除以√2 ,試驗時應在高壓端監測。外施交流電壓試驗電壓的頻率應為 45~65HZ,全電壓下耐受時間為 60s。感應電壓試驗時,為防止鐵心飽和及勵磁電流過大,試驗電壓的頻率應適當大于額定頻率。除非另有規定,當試驗電壓頻率等于或小于 2 倍額定頻率時,全電壓下試驗時間為60s;當試驗電壓頻率大于 2 倍額定頻率時,全電壓下試驗時間為: 120 ×額定頻率/試驗頻率(秒), 但不少于 15 秒。
在繞組連同套管的交流耐壓試驗過程中,需要注意安全問題并遵循相關的標準和規定,以確保測試的可靠性和準確性。通過該測試,可以評估設備的安全性和可靠性,并為其維護和使用提供重要參考。
