直流電阻測試儀應當如何使用呢？直流電阻測試儀主要用來進行變壓器等高壓電力測試設備的直流電阻值的測試工作，具有速度快、精度高、使用方便靈活等很多特點，深受廣大電力工作者的歡迎，但是很多電力工作者在實際的使用過程中往往不得要領，接線和使用的過程中不按規范進行，因此也很難達到儀器的測試精度，本文就以YTC316-10直流電阻測試儀為例，來給大家簡單介紹直流電阻測試儀的使用方法。
一、儀器接線：

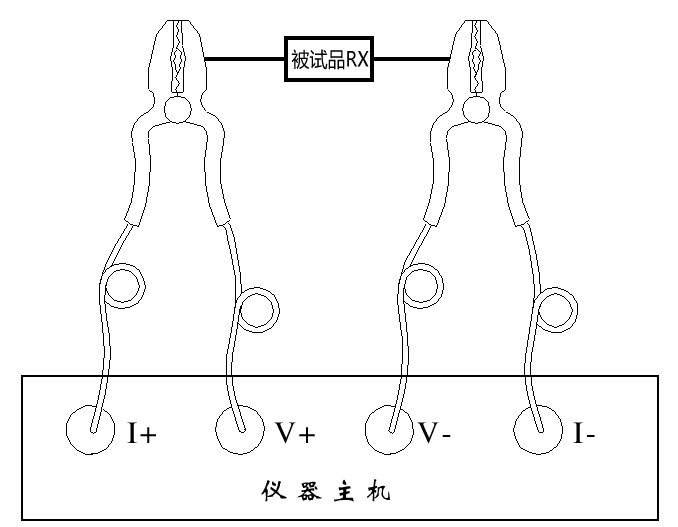

將儀器的I＋、V＋、V－、I－端子與被試品按圖1的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。
在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。
二、儀器測量
按上圖接好測試線后，閉合電源開關，電源指示燈亮，按下“啟停”鍵，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。
三、儀器放電
測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。
直流電阻測試儀作為高精度、高電壓等級的高壓電力測試設備，在使用之前，需要先熟的產品使用說明書，嚴格按照說明書的要求來進行試驗，只有這樣才能達到儀器應該有的測試精度。
湖北儀天成電力設備有限公司
2018年9月11日
